Hướng dẫn MODE Ch340 (USB -> UART) nạp cho Arduino promini

 I. Chuẩn bị

1. USB to UART CH340

2. Tụ gốm 104

3. Mỏ hàn

II. Tiến hành mổ xẻ

B1:Xác định thứ tự chân của jump để câu dây. Ta có thứ tự chân như hình vẽ.

Chân số 13

B2: Kết nối chân 13(DTR) của chip ch340 với tụ C104

Các bạn sử dụng loại tụ này nhé

Tụ gốm 104

Sơ đồ kết nối tụ gốm 104 với ch340

Chân 13 là chân DTR: Data terminal relay.

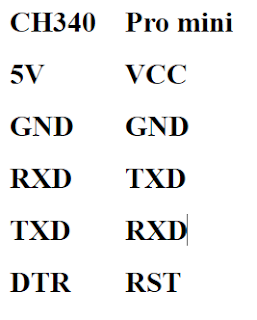

B3. Kết nối Ch340 với arduino pro mini

Trên arduino promini kết nối vào chân DTR - DTR

Tiến hành nạp code . Chúc các bạn thành công!

Tham khảo :Arduino.vn
